潔凈間凈化間手術室指針壓差表
M2000潔凈間凈化間手術室指針壓差表是天津潤達中科儀表有限公司的TRD品牌壓差測量儀表的重點產品之一，適用于過濾網改造項目，醫藥潔凈間、醫院手術室、凈化車間風淋室工作臺差壓控制等
介質：空氣和不易燃的，兼容的氣體（天然氣可選）
外殼：鑄鋁外殼和透明罩，外表暗灰色涂層，通過168小時噴鹽霧侵蝕試驗
精度：滿刻度為±2%（-0,-100PA,-125PA,10MM范圍為±3%; -00,-60PA,-6MM范圍為4%），整個溫度范圍為70℉（21.1℃）時
額定壓力： -20" Hg.至15 psig. （-0.677 bar至 1.034 bar）; MP中壓可選:35 psig（2.41 bar）;HP 高壓可選:80 psig（5.52 bar）
過壓保護：大約25 psig（1.72 bar）時,泄壓塞打開，僅僅標準型差壓表
產品規格：
0-30pa | 0 -60Pa | 0 – 2KPa | 0 – 25KPa |
| 0 – 125Pa | 0 – 2.5KPa | 0 – 30KPa |
| 0 – 250Pa | 0 – 3KPa | -60~0~60Pa |
| 0 – 500Pa | 0 – 5K | -125~0~125Pa |
| 0 – 750Pa | 0-8KPa | -250~0~250Pa |
| 0 – 1KPa | 0-10KPa | -500~0~500Pa |
| 0 – 1.5KPa | 0-15KPa | -30~0~30Pa |
溫度范圍：20到140℉ *（-6.67到60℃）
尺寸：4英寸（101.6mm）直徑表盤
連接：1/8"FNPT陰螺紋，兩對高低壓接口 - 側面、背面各一對。
重量： 1 lb 2 oz（510克），MP和HP重為2 lb 2 oz（963克）
標準附件：兩個1/8"NPT堵頭，用于堵住多余的口；兩個1/8"NPT螺紋接頭，用于兩個高低壓接口并可與橡膠和塑料管連接；三個帶螺栓的埋頭安裝接口（安裝環、按扣固定環用于替換MP和HP計上附件的三個接頭）。
零部件清單
1. 1/8內牙常溫常壓高低壓錐管螺紋銅兩只。
2. 1/8內牙高低壓錐管堵塞頭兩只。
3. 三個嵌入式安裝接合器及螺絲。
注意：僅適用空氣或其他兼容氣體超壓指標或其他異常請廠家
使用氫氣時請注意：有氫氣進入時儀表磁鐵會釋放出有毒氣體或易爆炸。在此情況下，請咨詢廠家解決。
壓力壓差控制器超壓保護
標準壓差表的zui高額定壓力為15磅/平方英寸，超壓時不得使用。當超壓值接近25磅/平方英寸時，不得在其排風口尾部采用橡膠塞作為泄壓閥對儀表內部的壓力進行排放減壓。為使泄壓管道保持順暢，儀表吸頂安裝時，四個墊片的間距應當保持0.023寸，以避免這些墊片產生間隙堵塞。
1. 選取一個無劇烈振動的位置，周圍溫度不大于140華氏度（或60攝氏度）。另外，避免陽光直射，以免透明塑料罩加劇褪色。管子長度過長不會影響精度但會延遲反應時間。不要讓這些管子受阻。 若脈動壓力或者振動導致指針過度震蕩，請廠家提供額外阻尼減震。
2. 所有標準壓差表經過縱向隔膜的校準，須保持儀表縱向操作以達到zui高精度要求。若儀表非縱向操作，請事先在合同訂單里說明。
3. 吸頂安裝在一個120度尺寸圓圈處位置固定安裝孔，使用長度適宜的機械螺絲。
4. 嵌入安裝：在安裝板上鉆好尺寸的開口。 將差壓計插入并使用長度適宜的機械螺絲和接合器固定。若將壓差表安裝于管道上，請額外訂購管道安裝套件。
5. 安裝后歸零操作：使用罩蓋底端的外部調零螺絲將指針正好設置在零的位置。請注意：調零檢查或調整可由通風的高壓及低壓壓力計接口進行。
操作
1.正壓： 用管子將壓力源與兩個高壓孔之一進行連接并封堵未連接的高壓孔。使一或兩個通氣低壓孔通風。
2.負壓：用管子將真空或低壓源與兩個低壓孔之一進行連接并封堵未連接的低壓孔。使一或兩個通氣高壓孔通風。
3.差壓：用管子將兩高壓源中稍高者與兩低壓源中稍低者連接。并封堵未連接的出口孔。
4.如果壓差表的一端通風較臟，建議將過濾器通風孔塞安裝于通風口以使儀表內部保持干凈。
安裝說明
A. 為了臨時安裝攜帶方便，請使用1/8管子螺紋橡膠接管并用橡膠或者聚乙烯管與壓力源進行連接。
B. 對于*性安裝，請使用1/4以上管子螺紋，并建議采用銅或鋁管。
注：由于儀表配置和功能不一，參考價與實際價格可能偏差較大，選型報價及發貨時間，請電話咨詢我公司銷售顧問，謝謝！

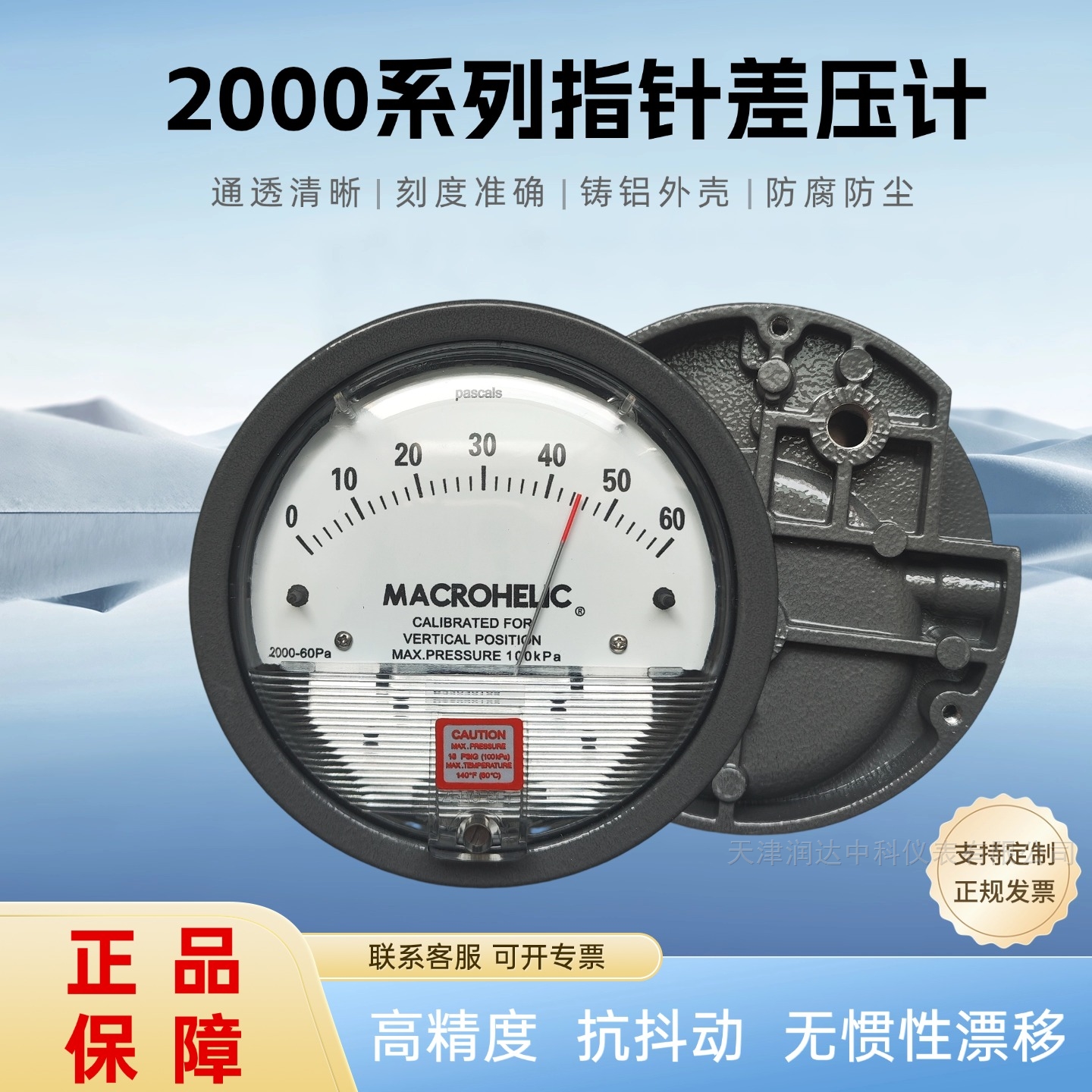

實物圖：
